SMT贴片的板子回来了,嘉立创一条龙,从PCB打样、SMT贴片到邮寄过来一共花了4天时间。

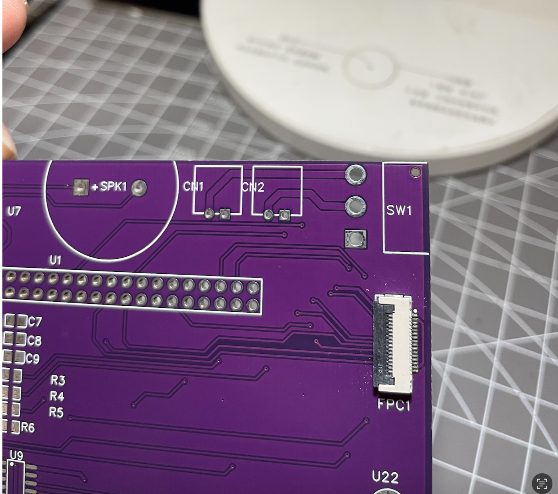

这个FPC接口贴片简直不要太完美。
试了一下屏幕也可以成功点亮,不过我的PCM5102音频解码却一点也不好使,程序是好的但是没有一点声音。起初以为是芯片坏了,因为焊接到板子上之后通电还冒烟了,于是将新买的芯片和之前买的PCM5102模块上的芯片替换了下,芯片是好使的,但是放到我的板子上却不好使。
排查了一天,最后看到了这个文章https://e2e.ti.com/support/audio-group/audio/f/audio-forum/696118/pcm5102-dac-gives-no-output,原来那个CAPP
和CAPM

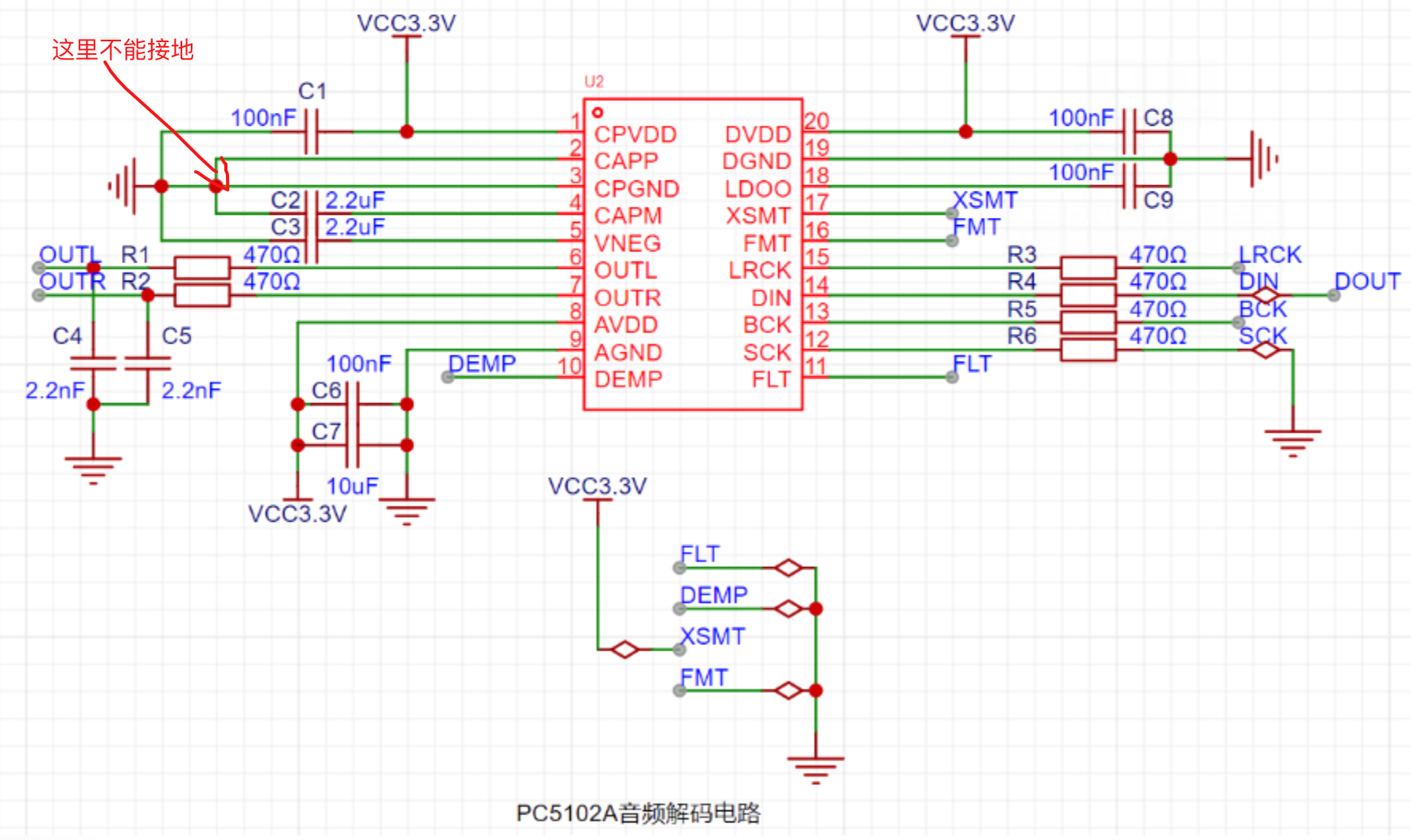

引脚是有输出才对,但是我的原理图上这俩是直接接地了。

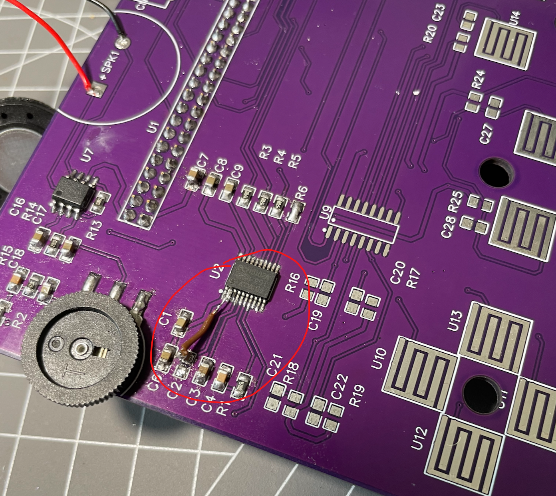

在电路板上飞了个线,就有声音了。
其他的都比较顺利,算是把硬件板子焊接完了。
